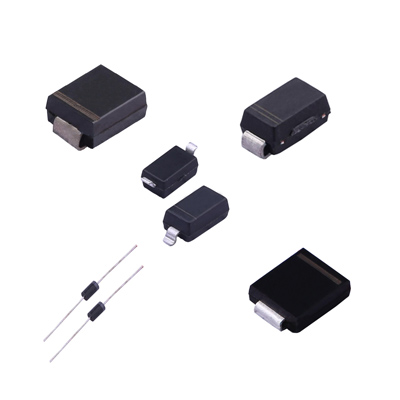

穩壓二極管正負極辨認指南
穩壓二極管如同電路中的"電壓保險絲"，通過特殊反向?qū)щ娞匦员Ｗo設備安全。掌握其正負極識別是電路設計基礎，以下為快速辨認指南：
穩壓二極管如同電路中的"電壓保險絲"，通過特殊反向?qū)щ娞匦员Ｗo設備安全。掌握其正負極識別是電路設計基礎，以下為快速辨認指南：
一、三步辨認法（外觀參考）
1?看標記：有黑環/白條端為負極（占市面95%型號）
2?比腿長：引腳較長端為正極（適用于直插式封裝）
3?測導通：萬用表紅筆接正極時顯示額定電壓（如5V1型號顯示5.1V）
二、工作原理解密（雪崩擊穿理論參考）
對比普通二極管：
特性 普通二極管 穩壓二極管
正向?qū)妷?span style="white-space:pre"> 0.7V 0.7V
反向擊穿電壓 損壞 穩壓工作區
典型應用 整流 過壓保護
獨特反向特性：
3V~200V可調擊穿電壓（視型號）
允許反向電流通過（普通管會損壞）
電流突變時維持電壓恒定（±5%精度）
三、典型應用場景（電路設計參考）
手機充電器：5.6V穩壓管保護USB接口
汽車電路：18V管防止電瓶電壓浪涌
LED燈組：并聯穩壓避免電壓波動
工控設備：多級串聯實現精確穩壓
四、使用禁忌手冊
?? 電壓匹配：選型電壓需高于電路工作電壓10%
?? 功率計算：W=Iz×Vz（預留2倍余量）
?? 散熱要求：貼片型需預留散熱焊盤
?? 防倒接：錯誤接法會導致持續短路
五、選型速查表
應用場景 推薦型號 穩壓值 功率
低功耗設備 BZX55C3V3 3.3V 500mW
車載系統 1N4742A 12V 1W
工業電源 1N5349B 24V 5W
六、技術演進方向
微型化：0402封裝（1×0.5mm）穩壓管
高精度：±1%公差器件（醫療設備專用）
集成化：內置溫度補償?shù)闹悄芊€(wěn)壓模塊
掌握這些要點，您就能像專業工程師般正確使用這個電路守護神。
