利用MOS管制作一個簡易好用的LED調光電路：
12V LED調光電路原理圖
采用MOS管設計的LED亮度可調電路：

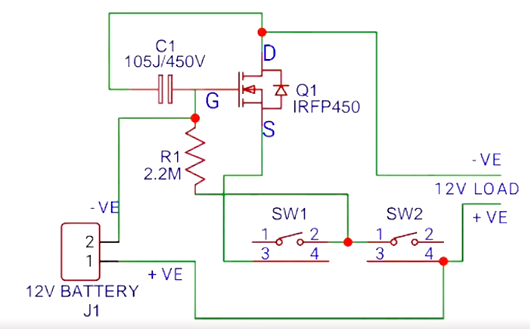

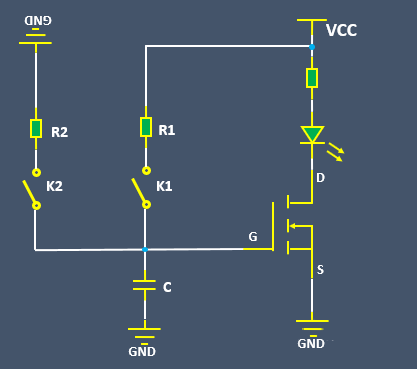

電路圖如下

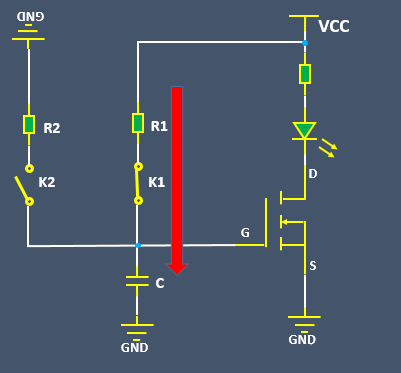

MOS管的柵極放了一個電容，當按按鍵1的時候，電源通過R1給電容充電，，MOS管柵極的電壓慢慢增大，流過MOS管的電流也慢慢增大，LED慢慢變亮。中間若松開按鍵，則LED會保持當前的這一亮度。
電容充電的公式：Vt=V0+Vs-V0*(1-e-tR1C)
Vs為電源電壓，V0為電容上的初始電壓
若V0=0，那么t=R1C時，電容電壓=0.63*Vs
那么t=2R1C時，電容電壓=0.86*Vs
那么t=3R1C時，電容電壓=0.95*Vs
所以我們只要改變R1和C的值就能改變LED變亮的速度

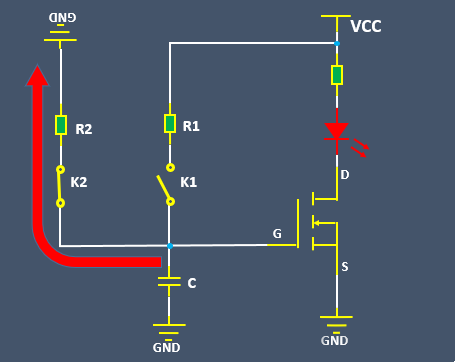

當按按鍵2的時候，電容通過電阻R2放電，MOS管柵極電壓慢慢減小，流過MOS管的電流減小，LED慢慢變暗。中間若松開按鍵，則LED會保持當前的這一亮度。
電容放電公式：Vt=Vs*e-tR2C
Vs為電源電壓
那么t=R2C時，電容電壓=0.36*Vs
那么t=2R2C時，電容電壓=0.14*Vs
那么t=3R2C時，電容電壓=0.05*Vs
所以我們只要改變R2和C的值就能改變LED變亮的速度。
