我們通常所說的“續流二極管”由于在電路中起到續流的作用而得名，一般選擇快速恢復二極管或者肖特基二極管來作為“續流二極管”，它在電路中一般用來保護元件不被感應電壓擊穿或燒壞，以并聯的方式接到產生感應電動勢的元件兩端，并與其形成回路，使其產生的高電動勢在回路以續電流方式消耗，從而起到保護電路中的元件不被損壞的作用。

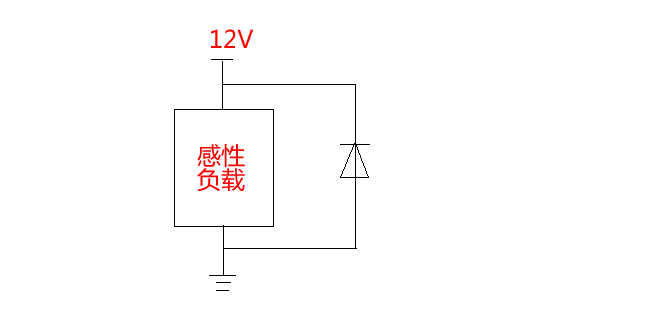

常見形式
所謂的感性，當然并不是指性感，而是指具有電感的特性。
簡單理解，由于感性的原因，當斷電的時候，感應電動勢并不會消失，而且感應電動勢大小為較正常加在其兩端電壓的數倍。所以此時它急切的想尋找宣泄的口，造成饑不擇食，可能會把我們電路中的元器件給燒壞。所以這時候并在其兩端的二極管就起了作用，為其制造一條路，可以讓其自生自滅。
續流二極管的參數
對了，忘了說。凡是電路中的繼電器兩端和電磁閥接口兩端都要接上續流二極管。當然還有一個我們最常用的電機。
雖然二極管是反向接的，但是這是因為感應電動勢剛好就是反的。這時候所利用的特性，并不是其反向耐壓，而是利用二極管的單向?qū)щ娦浴?/div>
可做續流的二極管有：
普通二極管中： 1N4007不錯的選擇。
快恢復二極管： FR107、1N4148當然也是不錯的選擇。
肖特基二極管：1N5819也行。
應用舉例

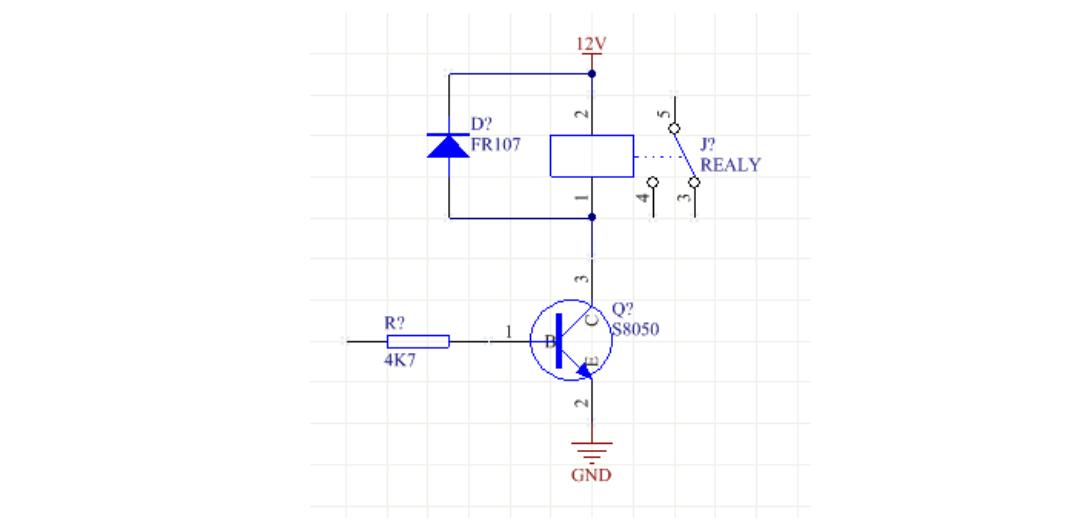

1、繼電器電路中

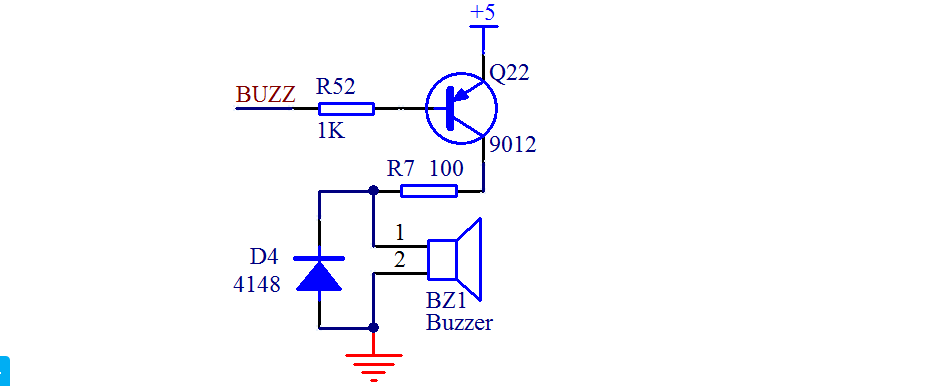

2、KST 無源蜂鳴器實驗中
具體解釋如下：
蜂鳴器電流依然相對較大，因此需要用三極管驅動，并且加了一個 100 歐的電阻作為限流電阻。此外還加了一個 D4 二極管，這個二極管叫做續流二極管。我們的蜂鳴器是感性器件，當三極管導通給蜂鳴器供電時，就會有導通電流流過蜂鳴器。而我們知道，電感的一個特點就是電流不能突變，導通時電流是逐漸加大的，這點沒有問題，但當關斷時，經“電源-三極管-蜂鳴器-地”這條回路就截斷了，過不了任何電流了，那么儲存的電流往哪兒去呢，就是經過這個 D4 和蜂鳴器自身的環路來消耗掉了，從而就避免了關斷時由于電感電流造成的反向沖擊。接續關斷時的電流，這就是續流二極管名稱的由來。
