全壓低頻小電流：1N4001-1N4007系列
直插封裝：DO-41
貼片封裝：SMA/SOD-123/SOD-323（電壓高的二極管無323封裝）
低頻整流二極管，電流值均為1A
命名規則：型號差異僅為最大反壓區別，4007最高，為1000v，4001最低，為50v。
尾號 絲印 最高反壓（V）
1 M1 50
2 M2 100
3 M3 200
4 M4 400
5 M5 600
6 M6 800
7 M7 1000
在滿足最大反向電壓的基礎上完全可以用4007代替4001-4006。常用型號：1N4007
全壓高頻中電流：FR10X-FR60X系列
快恢復整流二極管，用于較高電壓高頻整流，如逆變器前后級整流中
命名規則：前兩個X表示電流，如FR107為1A，F(xiàn)R157為1.5A，最后一個X代表最大反壓，與1N系列尾號反壓一致。
常用型號 直插封裝 貼片封裝
FR10X DO-41 SMA
FR15X,20X DO-15 SMA/SMB
FR30X DO-27(DO-201AD) SMB/SMC
低壓超高頻小電流：1N4148
屬于高速開關信號二極管系列
直插封裝：DO-35
貼片封裝：SOD-123,323,523,723
電流：150ma
最大反壓：100v
Trr：4ns
低壓高頻肖特基系列：SSXX系列
常用于低壓DCDC電路，防反接電路中。
命名規則：第一個X為電流，第二個X為最大反壓
如SS34為3A電流，最大反壓40V
SS110為1A電流，最大反壓100V
常用型號 貼片封裝 個人建議封裝
SS14 SMA/SOD-123 SMA/SOD-123
SS110 SMA/SOD-123 SMA/SOD-123
SS24 SMA/SMB SMB
SS26 SMA/SMB SMB
SS34 SMA/SMB/SMC SMB
SS54 SMA/SMB/SMC SMB/SMC

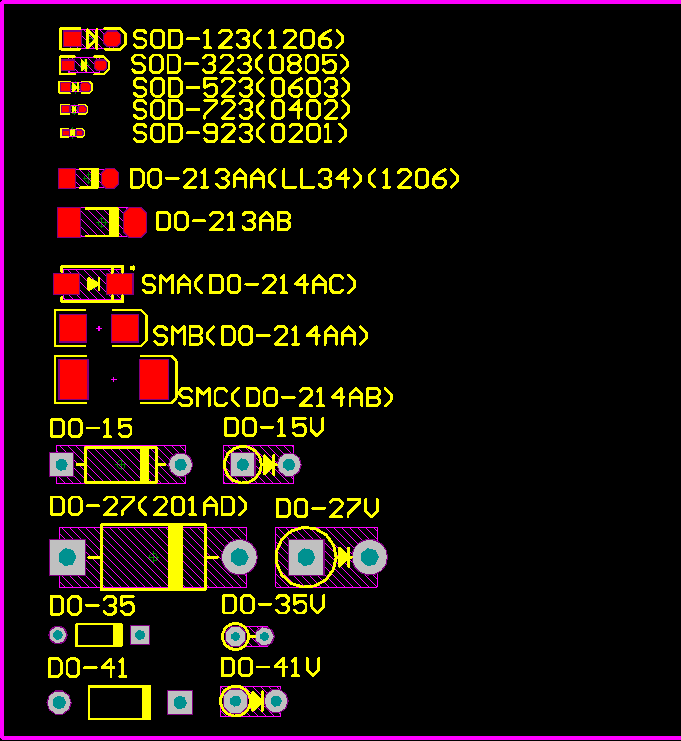

二極管封裝集合對比：
